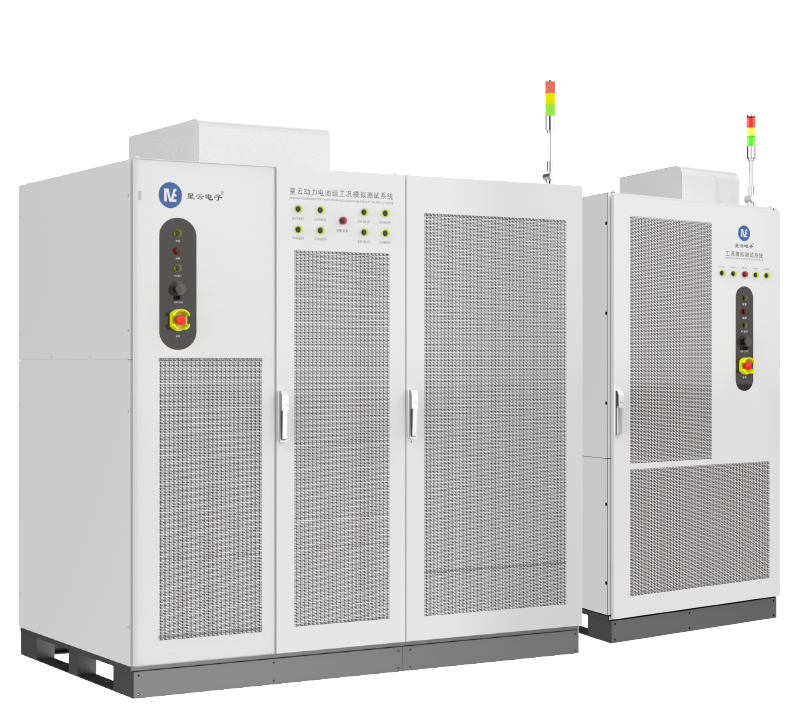

星云NEH 1100V系列
動力電池組工況模擬測試系統
款高效節能型的充放電仿真測試設備，擁有省電高效、測試精準、安全可靠、多量程、諧波小、輕量化、小體積、可脫機運行等特點，能夠充分滿足電池測試的各種工況模擬。
應用場景
-
主機廠 -
實驗室
權威認證 實力見證
低能耗
95.9%能量回饋，省電更省錢
高精度
±0.03% F.S.電流精度
低諧波
電流諧波總畸變率≤3%，優于國標水準
快速動態響應
電流響應時間（10%~90%）≤4ms
電流切換時間（+90%~-90%）≤8ms
電流切換時間（+90%~-90%）≤8ms

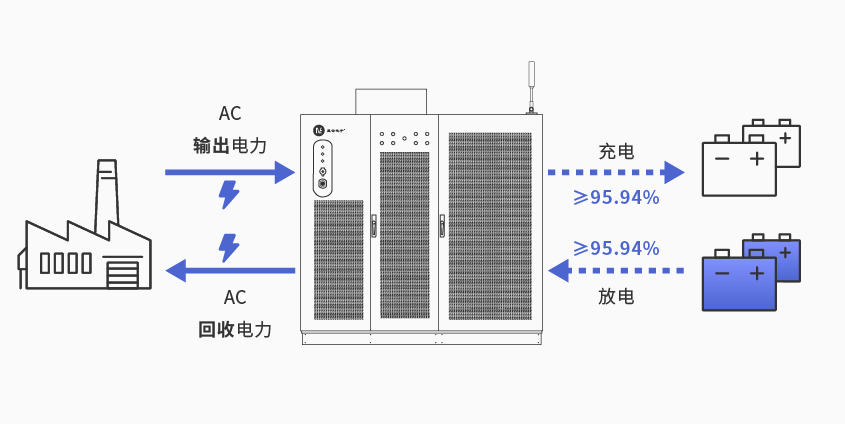

95.94%能量回饋 省電更省錢
日均節省1121度電，年均節省約40萬度電
-

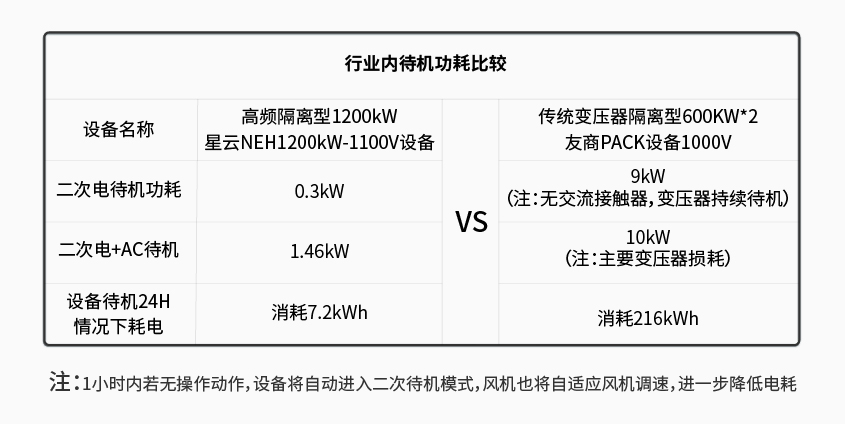

0.3kW待機功耗 拒絕隱性浪費1小時內若無操作動作，設備將自動進入二次待機模式，風機也將自適應風機調速，進一步降低電耗 -
20ms路譜仿真測試支持工況時間最小間隔20ms，數據最小記錄時間10ms。滿足各種模擬波形測試，真實還原數據原貌。 -

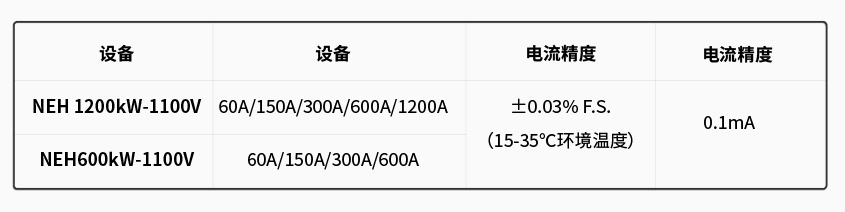

±0.03% F.S.電流精度 支持多量程自動分檔能夠充分滿足多類型電池測試的工況模擬 -

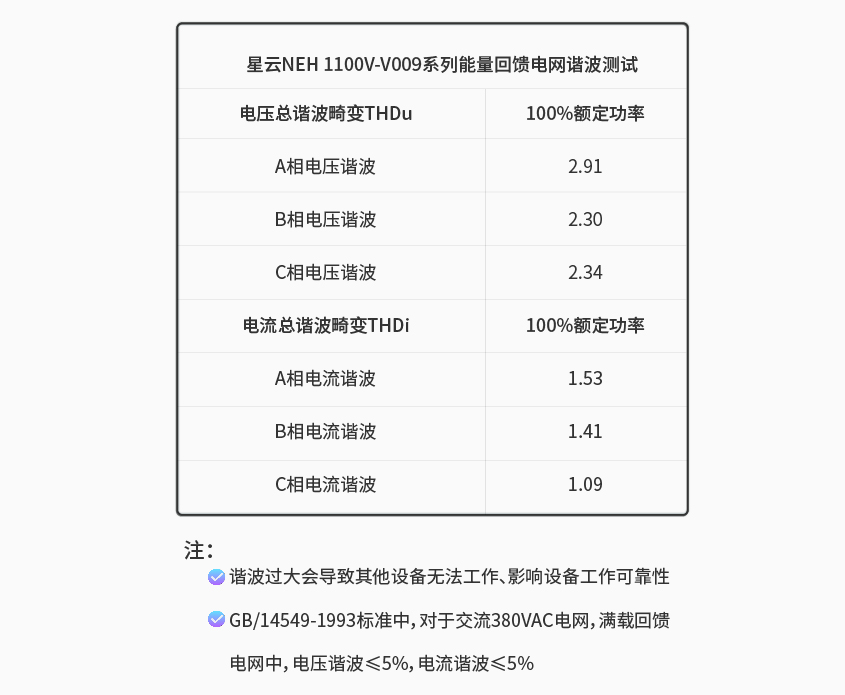

電流諧波總畸變率≤3% 優于國標水準諧波過大會導致其他設備無法工作、影響設備工作可靠性。GB/14549-1993標準中，對于交流380VAC電網，滿載回饋電網中，電壓諧波≤5%，電流諧波≤5% -

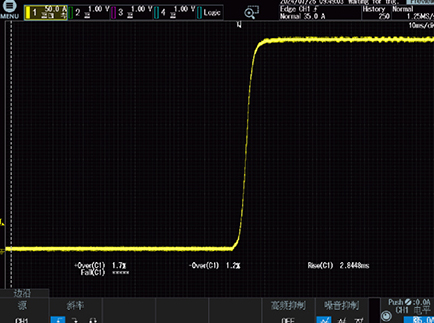

快速動態響應 適合各種瞬時測試? 電流響應時間（10%~90%）≤4ms
? 電流切換時間（+90%~-90%）≤8ms
基礎參數
-
產品型號BAT-NEH-600110060002-V009
BAT-NEH-1200110060004-V009 -
輸入電源380VAC±15% ,頻率50Hz/60HZ ±2Hz
-
能量回饋功能電池能量放電至交流電網（DC-AC模式）
-
DC側通道數每機柜通道數4CH /2CH
-
隔離方式ACDC高頻隔離
-
電壓范圍（DC）0V-1100V（充電） 40V-1100V（放電）@滿放電電流 30V-40V（放電）@非滿電流
-
電流范圍±600A
-
可輸出最小電流25mA
-
電流分檔60A/150A/300A/600A/1200A
-
電流精度±0.03% F.S.（15-35℃環境溫度）
-
電流分辨率0.1mA
-
充/放電最佳轉換效率≥95.94%@1100V
-
單通道最大功率660kW/600kW
-
整機輸出功率1200kW（max)/600kW（max)
-
是否支持并聯是
-
尺寸（W*D*H mm）2100*1200*2250/1100*1200*2250
