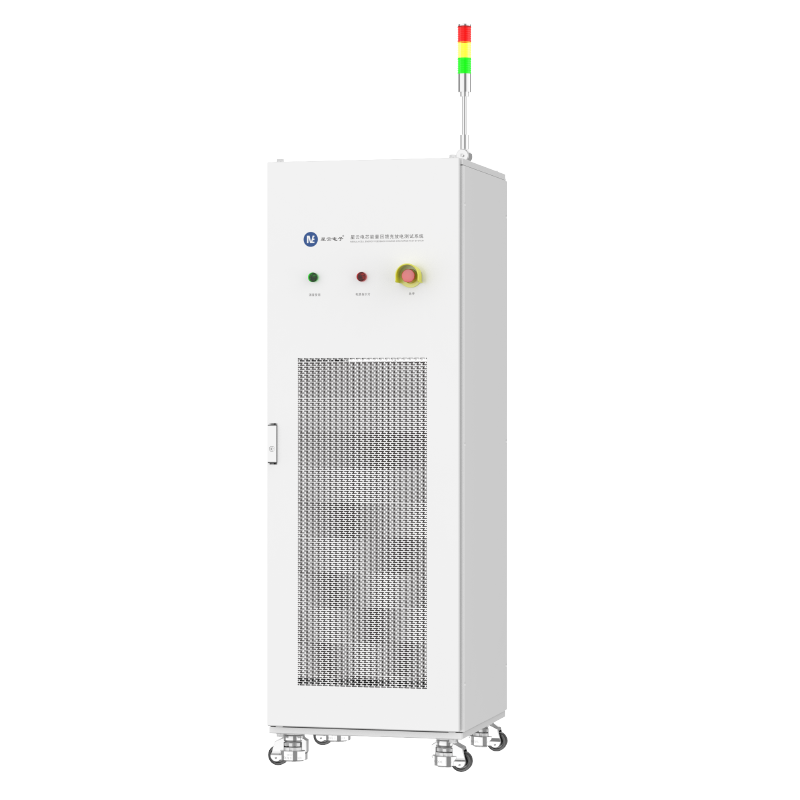

星云5V30A電芯能量回饋充放電測試系統
星云5V30A電芯能量回饋充放電測試系統是一款由計算機控制的能量回饋式電源測試系統。主要用于高功率高能量二次電池（3C電池、動力電池、儲能電池等）電性能測試，如：電池循環壽命試驗，容量測試，直流內阻測試，充放電特性測試，深度放電試驗，電池一致性測試，倍率充放電測試等，可實現充放電數據監測一體化。
應用范圍
-
3C電池 -
動力電池 -
儲能電池
產品亮點
直流母線架構
支持柜內通道間能量轉換
3量程自動分檔
擋位精度：±0.05%F.S.
10ms記錄間隔
捕捉瞬間電流電壓波動
20ms工況路譜
更好分析動態變化

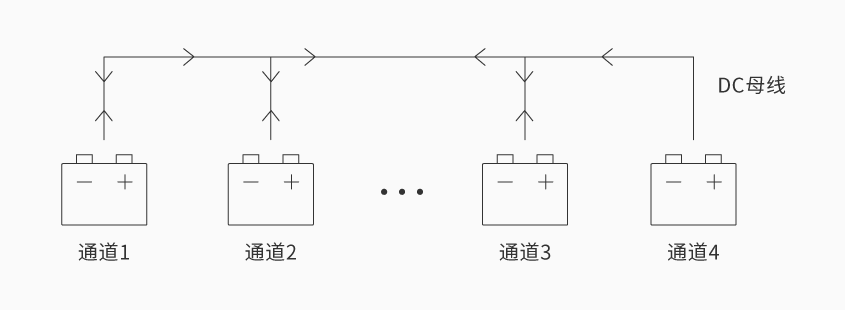

通道間直流母線架構
助力客戶降本增效
助力客戶降本增效
柜內實現直流母線架構，當各個通道中電芯測試有充/有放時,可在設備內部直流母線形成能量回饋回路：通道間能量轉換最佳效率(通道到通道)≥84%，可為客戶降本增效，節省電費開支
-

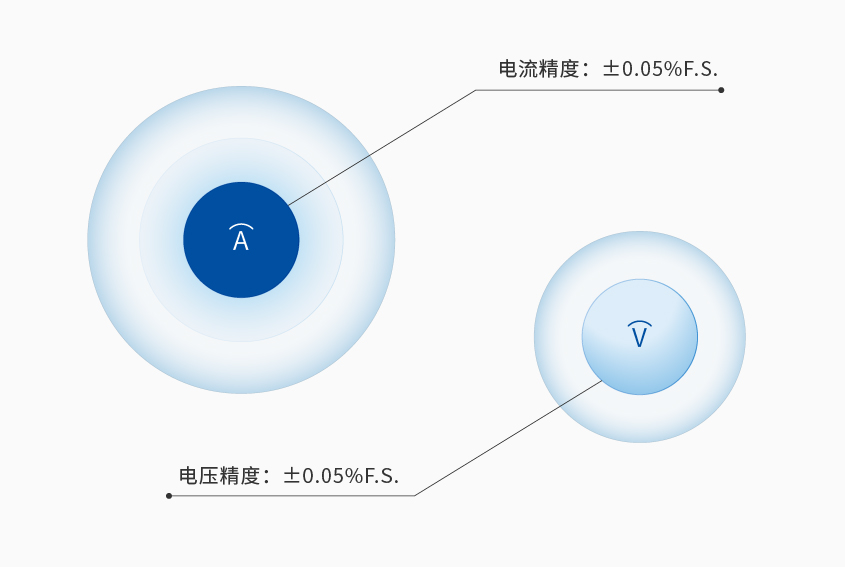

3量程自動分檔電流精度：±0.05%F.S.
電壓精度：±0.05%F.S. -

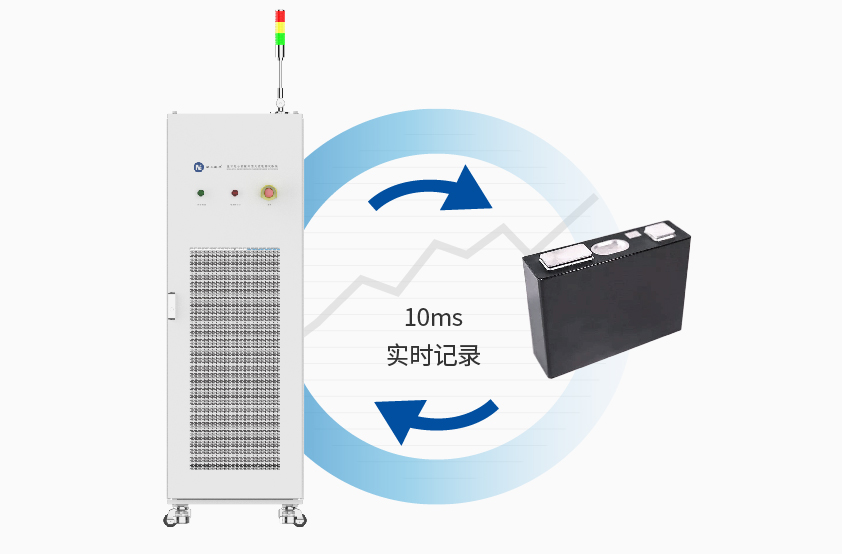

10ms實時記錄
捕捉瞬間變化快速感知電池的瞬間波動，精準記錄關鍵數據，防止遺漏重要信息。 -
支持20ms路譜路譜數據精度＜0.05%F.S.
還原路況實時動態，滿足各種實時動態測試 -

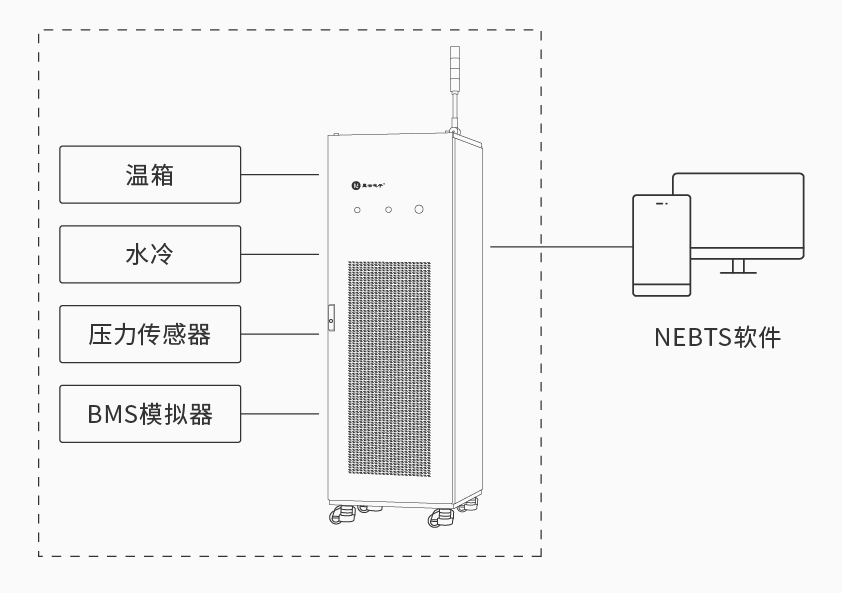

高性能中位機
全脫機運行12小時? 系統架構中加入高性能中位機，實現設備端邊緣計算能力，從而降低通訊回路延遲、提升設備端運算控制實時性和設備穩定性
? 搭載NEBTS軟件，實現多種復雜運算，最高可全脫機穩定運行12小時，上位機恢復時自動接續 -

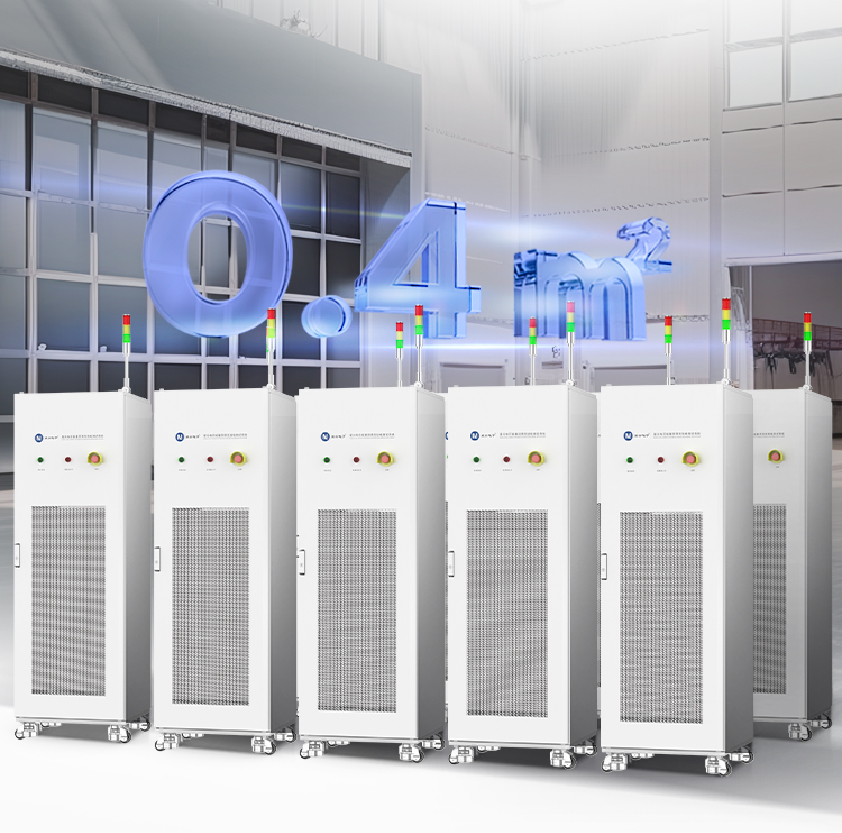

體積小巧節省部署空間
80通道占地0.4㎡一樣的廠房面積，更高的單位產能
在空間運維實現降本增效
基礎參數
-
產品型號BAT-NED-0530LX-V003
-
輸入電壓380VAC±15%，頻率50Hz/60Hz ±3Hz
-
充電電壓0~5V
-
放電電壓1.5~5V
-
電壓精度±0.05% F.S.
-
電流精度±0.05% F.S.
-
充放電模式CC/CV/DC/DV/CP/DCIR/DR/脈沖/激活
-
溫度采集支持多路溫度采集 范圍：-40-120℃；-40-200℃
-
最小記錄間隔10ms
-
電流響應時間5ms
-
電流切換時間10ms
