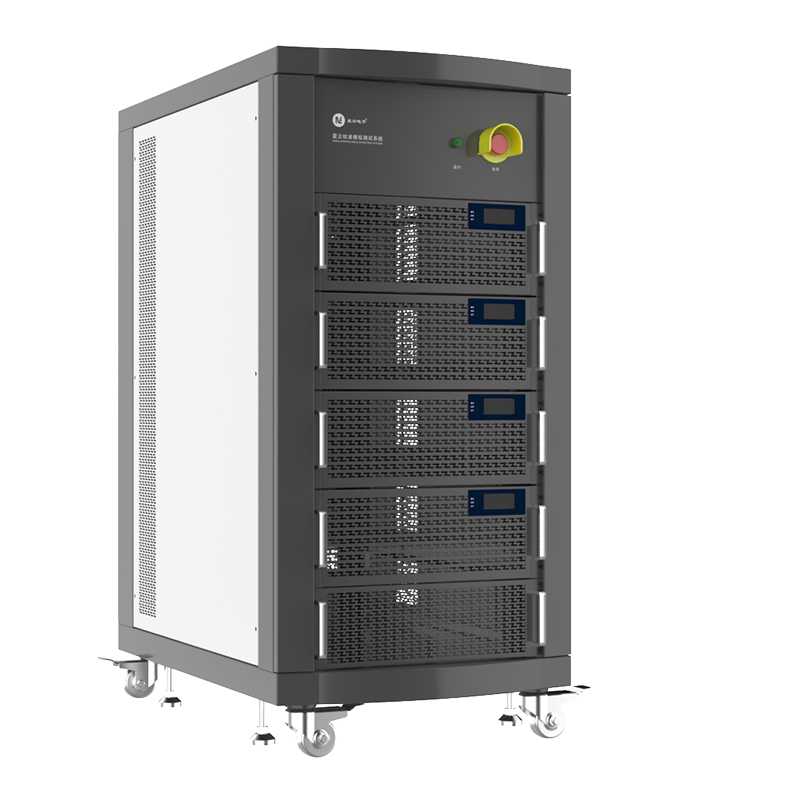

星云電芯紋波模擬測試系統
設備可配合星云電芯測試系統使用，通過設定電壓、電流、頻率范圍，生成相對應的紋波信號，并依托紋波加熱、紋波干擾模擬等功能，得出模擬測試數據，并參照相應數據評估紋波對電芯各層面的影響，為電芯研發、生產提供可靠的依據。
應用范圍
-
產線 -
實驗室 -
研發機構
權威認證 實力見證

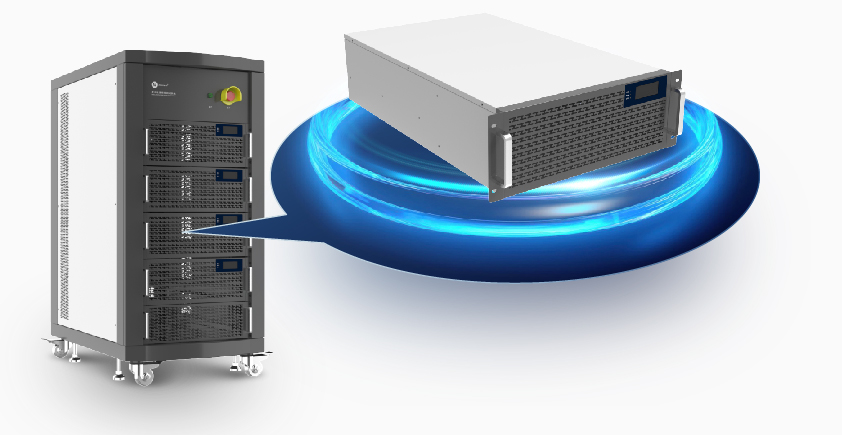

模塊化單元設計
單柜4通道并聯成1個大通道，可輸出1000A峰峰值電流，也可多柜并聯實現更高電流

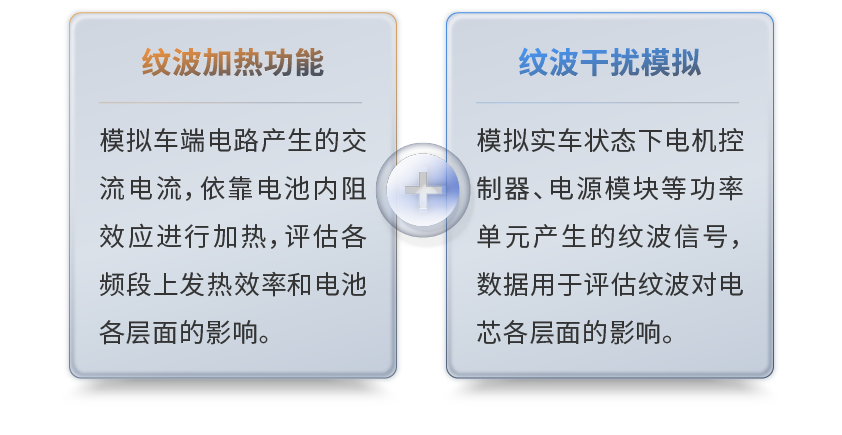

雙重模擬單機實現
紋波加熱功能+紋波干擾模擬
寬頻率覆蓋范圍
10~3000Hz寬頻高精

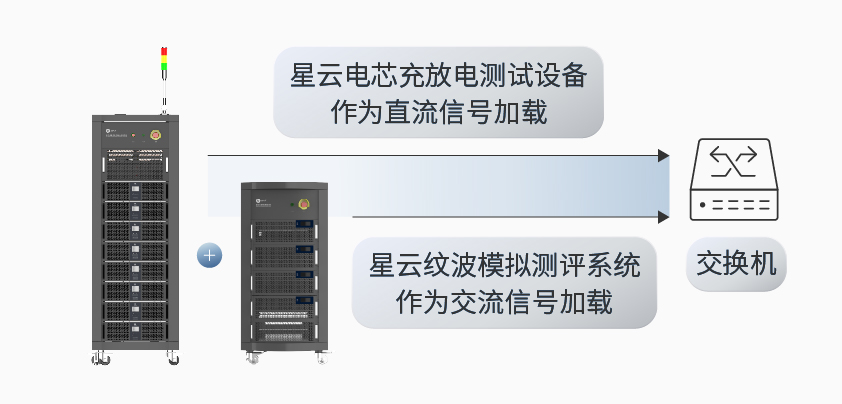

自由搭配測試無憂
可搭配多款測試設備使用發揮設備最大價值
自由搭配 測試無憂
? 交流模擬測試
? 直流模擬測試
? 交直流組合模擬測試
? 可搭配多款星云電芯充放電測試設備使用發揮設備最大價值，資產最大化利用
? 直流模擬測試
? 交直流組合模擬測試
? 可搭配多款星云電芯充放電測試設備使用發揮設備最大價值，資產最大化利用
-

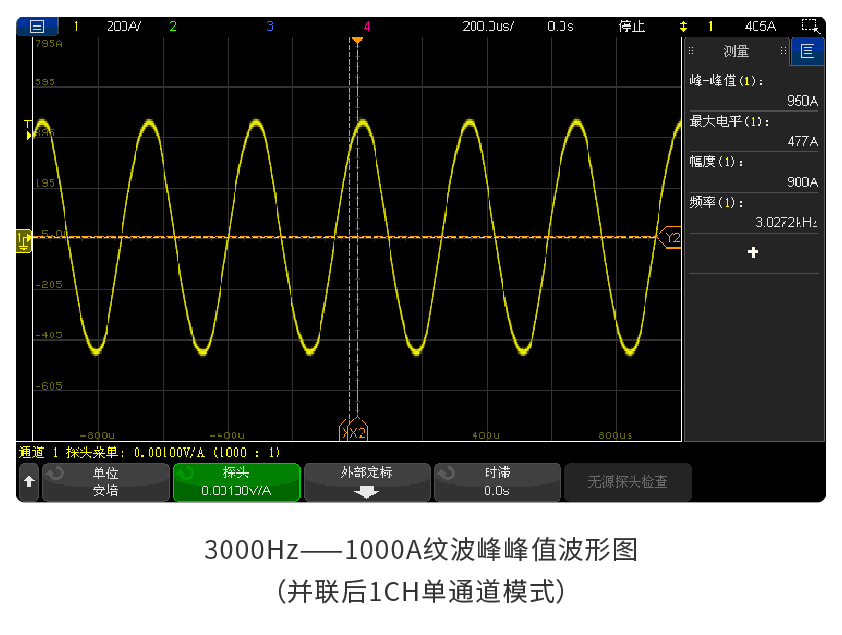

單柜4CH 可拆可并? 單柜4通道并聯成1個大通道，可輸出1000A峰峰值電流
? 也可多柜并聯實現更高電流

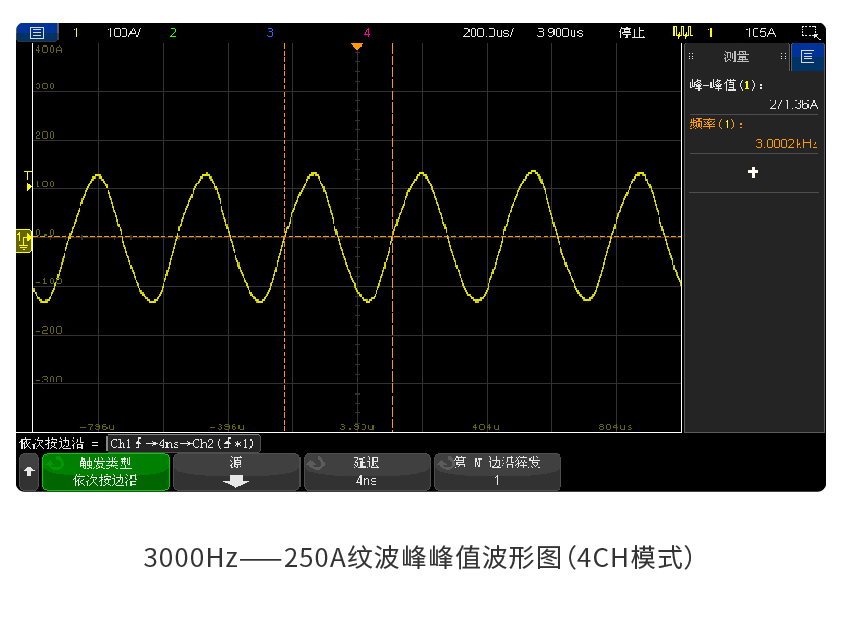

? 單機柜4CH獨立模式，每個小通道可輸出250A峰峰值 -
10~3000Hz 寬頻高精為工程師提供詳細的頻譜數據，以便對產品設計、研發驗證進行優化。 -
雙重模擬 單機實現通過精準的紋波模擬，可以快速完成性能測試、驗證，提高整體研發工作的效率 -
分級保護 安全可靠保護功能齊全，測試過程無憂。
基礎參數
-
設備星云紋波模擬測試系統（BAT-NERS-10500-V001）
-
電壓范圍（DC）0-10V
-

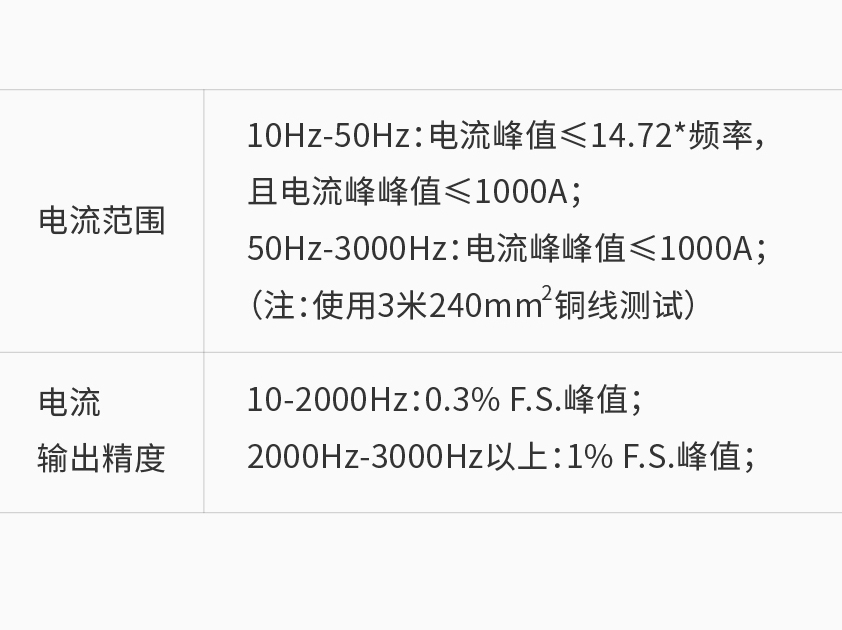

電流范圍10Hz-50Hz：電流峰值≤3.68*頻率*4，且電流峰值≤500A
50Hz-3000Hz：電流峰值≤500A -
頻率范圍使用范圍10Hz-3000Hz
-
頻率精度0.1%F.S.
-
上位機通信方式基于TCP/IP協議
-
通信接口以太網
-
上位機通信波特率10M-1000M自適應
-
工作溫度0℃-45℃
-
工作環境相對濕度≤85%RH（沒有水汽凝結）
-
尺寸620mm（寬）*970mm（深）*1300mm（高）
-
重量約280KG
